Если вы хоть раз открывали каталог автоматических выключателей, то наверняка видели на корпусе аппарата загадочную букву — B, C или D — рядом с номиналом тока. Это и есть обозначение времятоковой характеристики, которую в электротехнике часто называют просто кривой отключения. Разберёмся, что это значит и почему от правильного выбора кривой зависит, будет автомат защищать оборудование или бесить вас ложными срабатываниями.
Что такое кривая отключения простыми словами
Автоматический выключатель отключает цепь не при любом превышении номинального тока, а по определённому закону: чем сильнее ток превышает номинал, тем быстрее сработает автомат. Кривая отключения (её ещё называют кривая токов отключения) — это график зависимости времени срабатывания от кратности тока к номинальному значению. Проще говоря, это «инструкция» для автомата: при таком-то превышении тока — жди столько-то секунд, при таком-то — отключайся мгновенно.
У каждого автоматического выключателя есть два вида защиты внутри одного корпуса:
- тепловая защита — срабатывает медленно, реагирует на длительные перегрузки (например, если в сеть включили слишком много приборов);
- электромагнитная защита — срабатывает почти моментально, реагирует на короткое замыкание.
Именно электромагнитная часть и определяет, к какой кривой отключения относится автомат — B, C или D.
Кривая отключения B — для чувствительной нагрузки
Характеристика B срабатывает мгновенно при токе, превышающем номинал в 3-5 раз. Это самая «нервная» кривая отключения автоматического выключателя из трёх основных.
Где применяется: осветительные линии, розеточные группы в квартирах, цепи с электронной нагрузкой без больших пусковых токов. Такой автомат защитит проводку максимально быстро, но именно из-за этой чувствительности его нельзя ставить туда, где есть высокий пусковой ток.
Кривая отключения C — универсальный вариант
Кривая C — самая распространённая кривая отключения автомата в бытовых и коммерческих сетях. Мгновенное срабатывание происходит при превышении номинала в 5-10 раз.
Где применяется: смешанные линии с бытовой техникой, небольшими двигателями, кондиционерами — там, где при включении бывает кратковременный скачок тока, но не критично большой. Если не знаете, какую характеристику выбрать для типового щита в доме или офисе, в 80% случаев правильный ответ — C.
Кривая отключения D — для мощных пусковых токов
Кривая D терпит превышение тока в 10-20 раз, прежде чем сработать мгновенно. Это самая «терпеливая» из стандартных характеристик.
Где применяется: электродвигатели, сварочные аппараты, трансформаторы, насосное оборудование — всё, что даёт большой пусковой ток при старте. Если поставить сюда автомат с кривой B или C, он будет отключаться при каждом запуске двигателя, даже без реальной неисправности.
Как читать график кривой отключения на практике
Возьмите документацию на автомат — там обычно есть график в логарифмических осях. Порядок действий такой:
- По горизонтальной оси находите кратность тока — во сколько раз реальный ток больше номинала автомата.
- Поднимаетесь вертикально вверх до пересечения с кривой (у большинства производителей на графике две линии — нижняя и верхняя граница разброса срабатывания).
- По вертикальной оси читаете время, за которое автомат сработает при такой перегрузке.
Например, для кривой отключения C и кратности тока 6 время срабатывания обычно укладывается в доли секунды — это зона работы электромагнитного расцепителя, отвечающего за короткие замыкания. А кратность тока 1.2–1.5 та же кривая покажет время срабатывания в районе десятков минут — это уже зона теплового расцепителя, который реагирует на длительную перегрузку, а не на аварию.
Именно поэтому график и называют время-токовой характеристикой: он одновременно описывает работу двух механизмов защиты в одном корпусе.

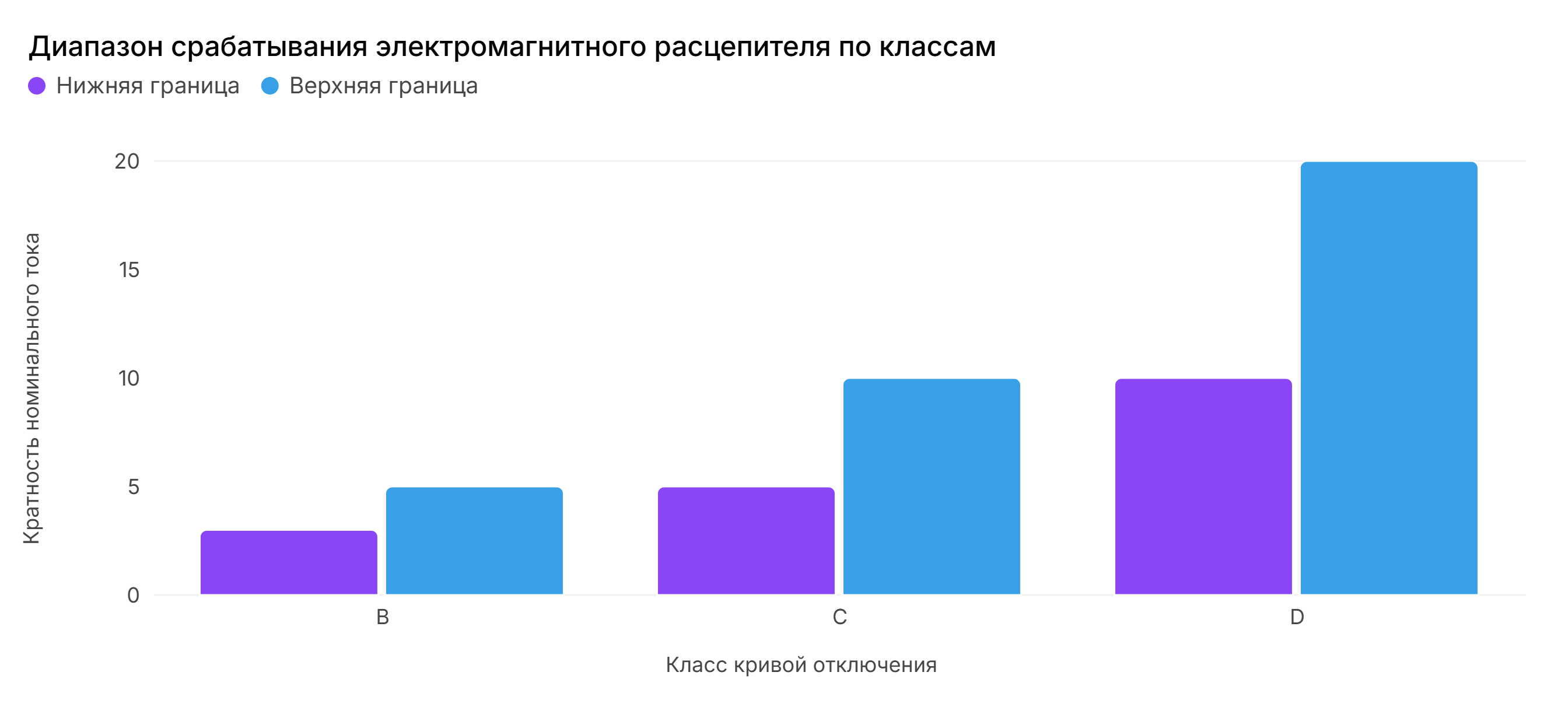

Небольшая памятка: сравнение классов
Диапазон срабатывания электромагнитного расцепителя по классам:
Итог
Кривая отключения — это, по сути, паспорт поведения автомата в аварийной ситуации. Зная класс B, C или D, вы сразу понимаете, насколько чувствителен автомат к пусковым токам и как быстро он сработает при коротком замыкании. Для бытовых и офисных сетей чаще всего достаточно класса C, для двигателей и оборудования с большими пусковыми токами — класса D, а для линий, где важна максимальная скорость реакции без пусковых нагрузок, подойдёт класс B.
При подборе конкретных моделей всегда сверяйтесь с техническими характеристиками электрооборудования в паспорте производителя — там указана не только кривая отключения, но и предельная отключающая способность, номинальное напряжение и другие параметры, важные для правильного расчёта защиты. Актуальные серии автоматических выключателей и модульного оборудования с разными классами расцепителей можно посмотреть в каталоге «Прайд Электро».
Для дополнительной индексации в статью также имеет смысл заложить запросы: «время-токовая характеристика автоматического выключателя», «электромагнитный расцепитель», «тепловой расцепитель автомата», «выбор автоматического выключателя по нагрузке», «предельная отключающая способность автомата» — они естественно вписались в текст выше и расширяют семантическое ядро без переспама.
FAQ
Это график зависимости времени срабатывания автомата от кратности тока к номинальному значению. Он описывает работу теплового и электромагнитного расцепителей в одном корпусе.
Кривая B срабатывает при превышении номинала в 3–5 раз, C — в 5–10 раз, D — в 10–20 раз. Чем выше класс, тем больше пусковой ток, который автомат выдерживает без отключения.
В большинстве случаев для бытовых и коммерческих сетей подходит кривая C. Она универсальна и выдерживает кратковременные пусковые токи бытовой техники.
Для оборудования с большими пусковыми токами: электродвигателей, сварочных аппаратов, трансформаторов, насосов. Автоматы с кривой B или C в таких цепях будут ложно срабатывать при запуске.
Тепловой расцепитель реагирует на длительные перегрузки и срабатывает с задержкой. Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании. Их совместная работа и образует время-токовую характеристику.
