Ошибка в подборе может привести к печальным последствиям:

• Простой производства – ложные срабатывания останавливают линии на часы.
• Выход оборудования – из-за короткого замыкания (КЗ) сгорают двигатели и контроллеры.
• Пожар – при заниженном сечении кабеля и завышенном номинале автомат не отключит устройство во время перегрузки.

Особенно критично учитывать параметры автоматического выключателя для мощных станков, компрессоров и печей. Здесь уже не работают бытовые модели – нужны силовые автоматические выключатели, рассчитанные на токи от 100А и выше.

Зачем автоматические выключатели нужны на производстве

В бытовых сетях автомат защищает проводку и технику, но в промышленности его роль значительно шире. Здесь автоматические выключатели одновременно выполняют несколько задач:

• Защита от короткого замыкания. Электродинамическая стойкость и предельная отключающая способность (Icu) должны быть не ниже расчётного тока КЗ в точке установки. Для цехов с трансформатором 1000 кВА это значение составляет 15–20 кА.
• Защита от перегрузки. Тепловой расцепитель эмулирует нагрев кабеля. Силовые автоматические выключатели позволяют регулировать ток уставки в широком диапазоне, что важно для линий с изменяемой нагрузкой.
• Селективность. При КЗ на станке должен отключиться только его автомат, а не ввод на весь цех. Это достигается согласованием времятоковых характеристик (полная или частичная селективность). Выбор автоматического выключателя без учёта селективности – частая причина ложных отключений.

Если защита настроена неправильно, вас ждут либо частые ложные отключения, либо, что гораздо опаснее, автомат не сработает в аварийной ситуации.

Как правильно выбрать автоматический выключатель для производства

При выборе автоматического выключателя стоит ориентироваться не на типовые решения, а точно рассчитывать и понимать особенности конкретной сети, а также учитывать ряд параметров:

Расчет нагрузки

Ни один профессиональный подбор невозможен без точных цифр. Расчет нагрузки на автоматический выключатель базируется на суммарной мощности подключаемого оборудования. При этом важно учитывать не только паспортные значения, но и реальный режим работы. Например, часть оборудования может включаться периодически, а часть – работать непрерывно.

Расчёт нагрузки на автоматический выключатель выполняется по стандартной формуле для трёхфазной сети:

Iн = P / (√3 × U × cosφ)

Например, для станка мощностью 45 кВт с cosφ 0,8 номинальный ток составит около 81 ампера. Однако этого недостаточно.

Следующим шагом вводится коэффициент запаса – для длительного режима (нагреватели) он составляет 1,1, для повторно-кратковременного (краны, лифты) – 1,2. Важно не завышать этот коэффициент искусственно, иначе автоматический выключатель перестанет защищать проводку при реальной перегрузке.

Также учитывается коэффициент одновременности работы оборудования – обычно в диапазоне 0,6–0,9, но для ответственных линий его считают равным единице. И наконец, ключевой момент: расчёт нагрузки на автоматический выключатель обязательно должен включать анализ пусковых токов, о чём мы подробно расскажем ниже.

Пусковые токи

Даже идеально выполненного расчета нагрузки на автоматический выключатель не достаточно, если не учитывать пусковые токи.

При запуске оборудования, особенно электродвигателей, ток может кратковременно увеличиваться в несколько раз. Это характерно для насосов, компрессоров, станков и конвейерных линий.

Поршневые компрессоры ещё сложнее – при пуске под давлением пик нагрузки может достигать десятикратного значения. В таких условиях стандартный автомат будет воспринимать запуск как перегрузку.

Нагревательные элементы (ТЭНы, печи сопротивления), напротив, имеют пусковой ток, близкий к номинальному, но здесь важно помнить: холодный ТЭН потребляет больше энергии, и это тоже нужно закладывать в расчёт. Сварочные аппараты создают частые кратковременные перегрузки, поэтому для них требуются силовые автоматические выключатели с повышенной коммутационной износостойкостью.

Игнорирование этих особенностей – главная причина того, что автомат «выбивает» при включении оборудования.

Характеристики срабатывания

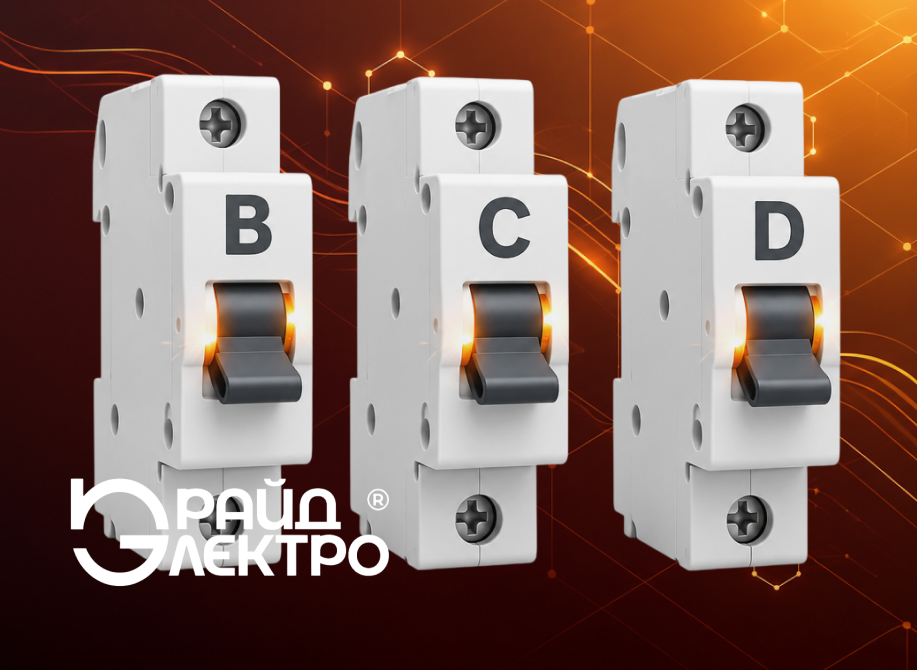

Времятоковая характеристика определяет, как быстро автомат отреагирует на перегрузку или короткое замыкание. Здесь есть три основных варианта:

• Характеристика B (срабатывание при 3–5 кратных токах) на производстве встречается редко – в основном такие устройства используют для цепей освещения и слаботочной аппаратуры.
• Характеристика C (5–10 Iн) считается универсальной и подходит для смешанных нагрузок без больших пусковых токов: систем вентиляции, небольших насосов, конвейеров малой мощности. Именно такой автоматический выключатель чаще всего можно увидеть в распределительных щитах.
• А вот для тяжёлых условий создана характеристика D (10–20 Iн) – она выдерживает мощные пусковые токи и является оптимальным решением для защиты двигателей, компрессоров, прессов и центрифуг.

Важно! Устанавливая характеристику D, необходимо убедиться, что питающий кабель выдержит тепловой импульс при коротком замыкании.

Тип устройства

Когда определены основные параметры, необходимо выбрать конструктивное исполнение. Здесь ключевую роль играет мощность и уровень нагрузки.

Параметр	Модульный автомат	Автоматический выключатель в литом корпусе
Диапазон токов	до 125А	16–1600А и выше
Отключающая способность	до 10 кА	25–100 кА
Регулировка расцепителей	нет	есть (тепловой + электромагнитный)
Присоединение шин	стандартное	винтовое, рамное

Когда брать модульные автоматы: для распределения внутри щитов до 63А, мелкие станки, освещение, розетки.

Когда брать автоматические выключатели в литом корпусе: ввод на цех, питание тяжёлых двигателей, линии 160А и выше. Кроме того, автоматический выключатель в литом корпусе обеспечивает пылевлагозащиту, высокую механическую износостойкость и возможность дистанционного управления. По сути, именно эти устройства управляют энергоснабжением крупных промышленных объектов.

Когда речь идет о промышленных нагрузках, особенно от 100А и выше, важно использовать проверенные решения с высокой отключающей способностью и стабильными характеристиками.

Компания «Прайд Электро» предлагает силовые автоматические выключатели и автоматические выключатели в литом корпусе с регулируемыми расцепителями, рассчитанные на реальные условия производства.

Номинальный ток

Номинальный ток – это главная цифра на корпусе любого автоматического выключателя. Она означает максимальный ток в амперах, который устройство может пропускать через себя часами, не отключаясь и не перегреваясь. Простыми словами: если написано «100А», значит, автомат «терпит» нагрузку до 100 ампер. Как только ток превысит это значение, сработает защита.

На практике часто используются следующие значения:

• Автоматический выключатель в литом корпусе 100А. Он нужен для питания одного мощного двигателя (например, 45–55 кВт), большого компрессора или группы из 3–5 небольших станков суммарной мощностью до 70 кВт. Для понимания: 100 ампер в трёхфазной сети – это примерно 65 кВт активной мощности.
• Автоматический выключатель в литом корпусе 250А. Он применяется там, где нагрузка уже более серьёзная: питание целого распределительного щита небольшого цеха, компрессорная установка на 110–132 кВт или промышленная печь сопротивления на 150 кВт. Чтобы было нагляднее: 250 ампер – это уже около 160 кВт мощности. Такой автомат монтируется на кабель сечением 95–120 мм² (это медный «прут» толщиной с палец). В этих устройствах почти всегда стоят электронные расцепители, которые защищают не только от перегрузки, но и от перекоса фаз – частая проблема в цехах со старым оборудованием.
• Автоматический выключатель в литом корпусе 400А. Требуется для ввода питания в цех с десятками станков, для питания огромного экструдера или дробилки мощностью 200–250 кВт. В пересчёте на мощность это примерно 260 кВт. Здесь обязателен запас по мощности (около 30–40%) на случай, если в цех поставят новое оборудование. Такие автоматы часто делают с моторным приводом, чтобы можно было включать и выключать питание цеха дистанционно, из операторской.

Что касается номинального тока выше 400А, например, 630А, 800А, 1250А, они встречаются уже на уровне главного ввода на завод или крупный производственный корпус. Там работают только силовые автоматические выключатели в литом корпусе или воздушные автоматы, но логика та же: номинальный ток должен соответствовать реальному потреблению с запасом в 10–20%, но не превышать пропускную способность кабеля.

В ассортименте «Прайд Электро» представлены автоматические выключатели в литом корпусе 100А, 250А, 400А и выше, которые адаптированы под промышленную эксплуатацию и позволяют точно настраивать параметры защиты под конкретную нагрузку.

Особенности производственных сетей и внешних факторов

Промышленная сеть редко состоит из однотипного оборудования и её работа всегда осложняется внешними условиями: жарой, пылью, вибрациями или химическими испарениями. Поэтому при выборе автоматического выключателя необходимо учитывать все эти факторы.

Для каждой группы производственного оборудования установлены собственные требования к защите. Например:

• Электродвигатели (станки, насосы, дробилки). На них нужно устанавливать силовые автоматические выключатели с задержкой срабатывания класса 10 или 20 по IEC. Такие устройства не отключают двигатель при нормальном пуске (когда ток кратковременно возрастает в 5–7 раз), но надёжно защищают его при коротких замыканиях или заклинивании вала. Характеристика срабатывания – только D.
• Печи сопротивления и ТЭНовые установки. Нагрузка постоянная, пусковые пики почти отсутствуют. Главная угроза здесь – перегрузка из-за старения нагревательных элементов. Для таких линий выбирают автомат с тепловым расцепителем без задержки, номинал которого на 10–15% выше рабочего тока. Характеристика срабатывания – C.
• Сварочные аппараты и индукционное оборудование. Они создают частые, но кратковременные перегрузки. Им нужны силовые автоматические выключатели с повышенной коммутационной износостойкостью (количество циклов «включение-отключение»). Также важно, чтобы тепловой расцепитель не «уставал» от частых пульсирующих нагрузок – здесь лучше работают электронные, а не биметаллические расцепители.

При этом даже идеально подобранный по току автомат может выйти из строя, если не учесть среду его работы. Влияние условий эксплуатации часто недооценивают, а зря. Тепловой расцепитель любого автомата калибруется при температуре +30°C. При её повышении до +50°C номинальный ток устройства снижается на 15–20 процентов. Это означает, что без введения поправочного коэффициента автомат будет ложно срабатывать при нормальной нагрузке, просто потому, что ему «кажется», что идёт перегрузка.

Не стоит забывать и про пыль и влажность. Здесь главный ориентир – степень защиты IP. В сухих закрытых цехах достаточно IP20 при установке автомата в щит. Во влажных помещениях (прачечные, мойки, пищевые цеха) нужен IP54 – резиновые уплотнения корпуса и клемм защитят от брызг. Для улицы, эстакад или неотапливаемых складов требуются силовые автоматические выключатели со степенью IP65 – они полностью герметичны.

На предприятиях с агрессивными средами мало просто герметичного корпуса. Нужен материал, устойчивый к кислотам, щелочам или аммиаку. Обычный пластик через год становится хрупким. В таких условиях используют корпуса из специального полиамида PA6 с добавками, а также полностью герметизированные клеммные соединения.

Игнорирование условий эксплуатации приводит к одному и тому же результату: частым ложным срабатываниям, порче корпуса автомату и, в конечном счете, простоям оборудования. Поэтому перед тем, как сделать выбор автоматического выключателя, всегда задайте себе вопрос: «А в каких условиях он будет работать?».
